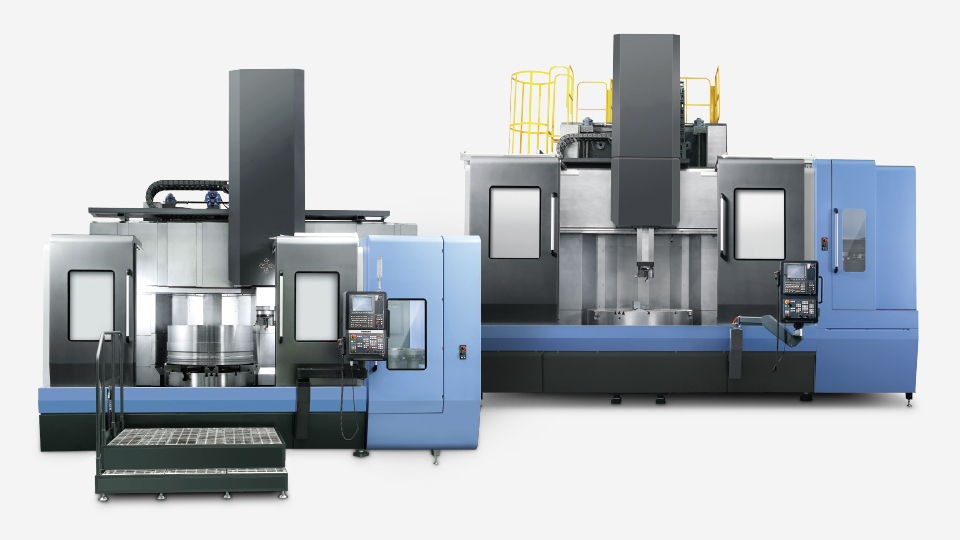

PUMA VTR
Самый большой жесткий коробчатый конвейер DN SOLUTIONS VTC
Серия VTR имеет массивную конструкцию с широкими колоннами, расположенными поверх цельной станины. Такая конструкция обеспечивает впечатляющие технические характеристики машин.
Модели серии :
Цена по запросу
Менеджер свяжется с вами и подберет лучший вариант для вашего бизнеса
Покупка в лизинг
ПодробнееМы подберем вам наиболее удобный вариант лизинга
Самый большой жесткий коробчатый конвейер DN SOLUTIONS VTC
Серия VTR имеет массивную конструкцию с широкими колоннами, расположенными поверх цельной станины. Такая конструкция обеспечивает впечатляющие технические характеристики машин.
- Легко эксплуатировать
- Высокая производительность
- Превосходная способность к обработке
- Простота обслуживания

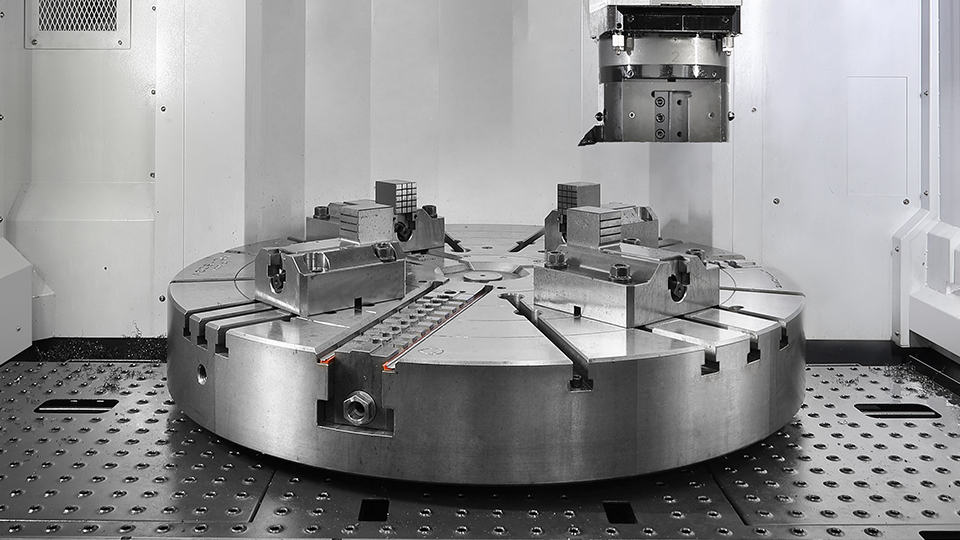

Широкая зона обработки и большая производительность
- Разработан для обеспечения высокой долговечности и стабильности обработки.
- Различные линейки продукции, макс. диаметр обработки от Ø1250 мм до Ø2500 мм
- Макс. Высота поворота от 750 мм до 2000 мм
Высокая производительность, шпиндель с жесткой конструкцией.
- Термосимметричный шпиндель, оснащенный высокопроизводительным охладителем, обеспечивает длительный срок службы, надежную и стабильную точность обработки.
- Максимальный крутящий момент шпинделя: 41160 Н · м (серия PUMA VTR2025)
- Максимальная мощность шпинделя: 70 кВт (опция -серия PUMA VTR1216/1620)
- Возможность автоматической смены патрона

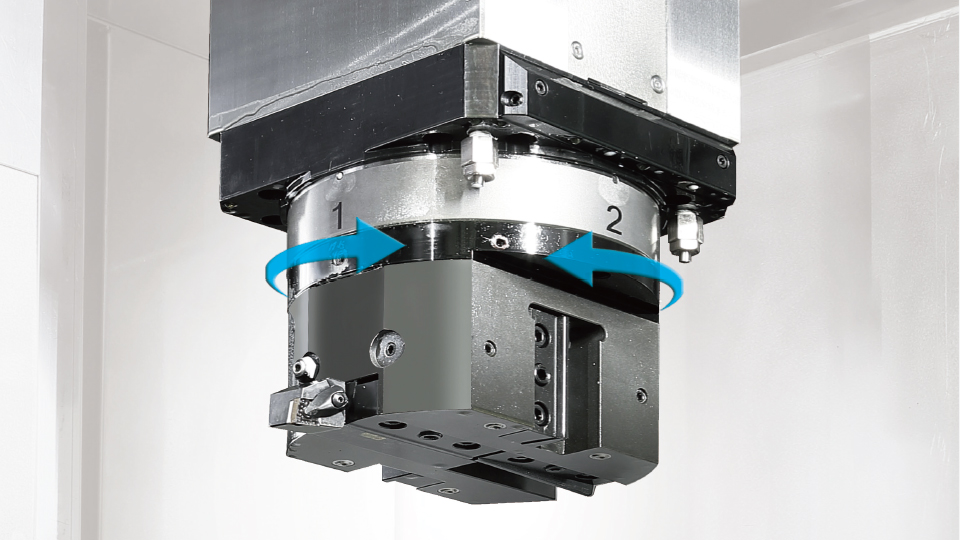

Штоссельный шпиндель для высокой производительности
- Благодаря системе индексации инструментов Ram Tool Index на основе четырёх держателей инструментов можно использовать 4 инструмента непосредственно через Ram, что избавляет от необходимости использовать ATC и тем самым повышает производительность.
- Усилие зажима инструмента 8000 кг
- Журнал инструментов ATC с сервоприводом: 12 шт. — 34 шт.

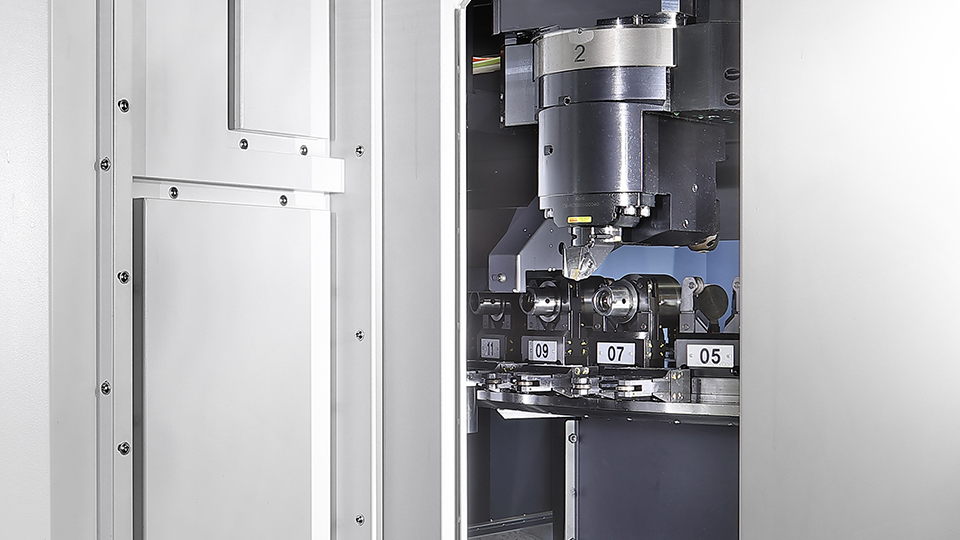

PUMA VTR1012FC / 1216FC
- Автоматическая смена инструмента путем применения инструмента CAPTO
- Вертикальный / горизонтальный указатель инструмента CAPTO
- Полностью закрытый брызговик с автоматическим открыванием / закрыванием крыши.
- Подходит для магазина барабанного типа, в который можно поместить до 60 инструментов (только для моделей PUMA VTR1012FC / 1216FC)
- Можно использовать TTC под высоким давлением 150 бар. Простое удаление стружки и высокая производительность обработки
| Параметры | PUMA VTR1012F | PUMA VTR1012FC | PUMA VTR1216 | PUMA VTR1216F | PUMA VTR1216FM | PUMA VTR1216FC | PUMA VTR1216M | PUMA VTR1620 | PUMA VTR1620M | PUMA VTR2025 | PUMA VTR2025M |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный диаметр поворота | 1250 мм | 1250 мм | 1600 мм | 1600 мм | 1600 мм | 1600 мм | 1600 мм | 2000 мм | 2000 мм | 2500 мм | 2500 мм |
| Максимальная длина поворота | 750 мм | 695 мм | 1250 мм | 950 мм | 950 мм | 855 мм | 1250 мм | 1800 мм | 1800 мм | 2000 мм | 2000 мм |
| Быстрый ход по оси X | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 12 м/мин | 10 м/мин | 10 м/мин |
| Быстрый ход по оси Z | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин | 10 м/мин |
| Радиус перемещения по оси X | 1425 мм | 1425 мм | 1700 мм | 1700 мм | 1700 мм | 1700 мм | 1700 мм | 2220 мм | 2220 мм | 2640 мм | 2640 мм |
| Радиус перемещения по оси Z | 700 мм | 700 мм | 1200 мм | 900 мм | 900 мм | 900 мм | 1200 мм | 1200 мм | 1200 мм | 1400 мм | 1400 мм |
| Максимальная скорость шпинделя | 600 об/мин | 600 об/мин | 400 об/мин | 400 об/мин | 400 об/мин | 400 об/мин | 400 об/мин | 300 об/мин | 300 об/мин | 200 об/мин | 200 об/мин |
| Максимальная мощность шпинделя | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 45/37 кВт | 75/60 кВт | 75/60 кВт |
| Максимальный крутящий момент шпинделя | 12354 Н·м | 12354 Н·м | 20557 Н·м | 20557 Н·м | 20557 Н·м | 20557 Н·м | 20557 Н·м | 24668 Н·м | 24668 Н·м | 46720 Н·м | 46720 Н·м |
| Длина | 4970 мм | 5545 мм | 5590 мм | 5590 мм | 5590 мм | 5965 мм | 5590 мм | 6500 мм | 6500 мм | 7296 мм | 7744 мм |
| Высота | 4768 мм | 4768 мм | 5610 мм | 5065 мм | 5065 мм | 5065 мм | 5650.5 мм | 6345 мм | 6345 мм | 7600 мм | 4836 мм |
| Ширина | 3147 мм | 3987 мм | 4066 мм | 4066 мм | 4066 мм | 4115 мм | 4066 мм | 4757 мм | 4757 мм | 4836 мм | 4836 мм |
| Вес | 26000 кг | 26000 кг | 29500 кг | 27500 кг | 28000 кг | 27500 кг | 30000 кг | 39000 кг | 40000 кг | 55000 кг | 56000 кг |
Условия оплаты и срок поставки
- 30% авансовый платеж после согласования и заключении договора,
- 60% оплачивается после поступления оборудования на склад в г. Владивосток,
- 10% после завершения ПНР
В стоимость оборудования включены:
- НДС 20%, таможенные пошлины
- Оплата в рублях по курсу ЦБ РФ
Доставка, пусто-наладка, обучение
При необходимости мы готовы обеспечить безопасную доставку станка до места установки, указанного заказчиком и направить технических специалистов для проведения работ. Наши специалисты произведут пуско-наладочные работы за 2-3 дня
По завершении установки наши специалисты проведут обучение технического персонала заказчика на месте или в учебном центре клиента для обеспечения уверенной эксплуатации станка
Обучение будет произведено по следующим темам:
- использование управляющего ПО;
- включение/отключение станка;
- работа с панелью управления, параметры программного управления и их настройки;
- обслуживание и очистка станка;
- устранение возможных неполадок.
- Гарантийный срок службы — 12 месяцев с момента ввода в эксплуатацию
- Гарантийные обязательства распространяются на все узлы и агрегаты, за исключением расходных материалов
- По истечению гарантийного срока обслуживание станка не приостанавливается и будет осуществляться на протяжении всего срока службы станка
- По завершении гарантийного срока производитель продолжит обслуживание аппаратного обеспечения и будет бесплатно предоставлять обновление программного обеспечения
- Политика производителя обеспечивает бесперебойное снабжение запасными частями и расходными материалами на протяжении всего срока службы оборудования
Обратите внимание, что срок работы станка и качество его работы сильно зависят от качества регулярного ТО оборудования. Не забывайте про это.
